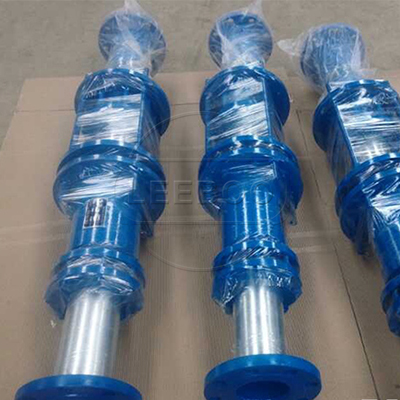

鑫利直流介質無推力補償器

發布時間：2016-08-17 11:57:38
瀏覽次數：0次
所屬欄目：產品知識
編輯：千楓

導讀：

直流介質無推力補償器是我公司針對普通套筒補償器存在軸向推力二研制改進的一種新型補償器裝置。該產品結構設計是在單向套筒補償器的原理上利用流體學的平衡原理在伸縮

直流介質無推力補償器是我公司針對普通套筒補償器存在軸向推力二研制改進的一種新型補償器裝置。該產品結構設計是在單向套筒補償器的原理上利用流體學的平衡原理在伸縮內套筒與核體之間設計了—環形活塞式平衡腔，活塞端面積與管道內截面積相等，該無推力補償器的問世，無疑是熱力管道補償器產品的一項突破性前進。它不僅為補償器的生產開拓了新的領域，更重要的是它不但解決管道內存在工作介質推力的致命弱點，同時也解決了旁通管式無推力補償器應力過于集中，介質阻力大弊端。其作用在凸臺活塞端面的力與作用在管道端面（即盲板處）的大小相等、方向相反，是管道內介質壓力所產生的流體反推力互相抵消，保持了管道的平衡狀態，從而消除了由補償器引起的軸向力。

一、工作原理

直流介質無推力補償器利用流體力學中的帕斯卡理論，在設計結構上巧妙的利用一個密環形汽室，這個汽室內分別有兩個環形受壓面，一個是固定的汽室內端面，另一個是密閉在汽室內的伸縮管肩部環形面，隨伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮橫截面積相等，補償器工作時，在介質壓力的作用下，環形面上的壓力和伸縮管橫截面積的壓力是相等的，而方向相反，因此兩壓力相互抵消。這樣一來，在設計支架中僅考慮補償器壓緊填料的摩擦力，對固定支架的推力計算中，就不再計算由工作介質壓力，而引起的對固定支架的推力。因此固定支架屬減載式支架，可節省大量支架材料，也節省人力和財力。

二、產品特點

　　1、設計合理，結構緊湊，安裝方便。

　　2、不產生內壓推力或盲板力，保持能力大，投資費用低。

　　3、伸縮芯管表面采用耐磨高英光滑保護圖層技術，提高抗磨損，耐腐蝕能力，大大降低了伸縮芯管的軸向運動阻力。

　　4、采用回彈性好、耐高溫、防腐蝕、抗老化的柔性石墨復合密封材料，具有足夠的密封面長度，采用好的密封技術，保證了產品長期可靠密封。

　　5、兩端內、外套筒間設有導向軸瓦，能承受管道側向力，提高了內外套的定位、導向性能和工作穩定性。

　　6、運行可靠，安全性能高，使用壽命長，可達30年以上。

　　7、維修方便，如發現機個別補償器泄漏，可在不停產狀態下稍緊壓蓋螺栓或加注密封填料即可止漏。

三、適用范圍

　　主要適用于化工、石油、熱電、冶金，城市集中供熱采暖等管網中，地溝及地形復雜難以架設固定管道支座的管道軸向補償。

四、產品主要性能指標

　　工作壓力：0.6-10MPa

　　工作溫度：-50℃-650℃

　　大補償量：500mm

　　適用介質：熱水、蒸汽、冷卻水、循環水、其它流體

　　密封材料摩擦系數：≤0.15

　　使用壽命：可達30年以上

五、訂貨須知

　　1、提供公稱通徑、工作壓力、工作溫度、補償量、流體介質及所需的產品型號和數量；

　　2、提供接管材質要求：根據使用情況和設計參數選定，一般與管道材質相同（20#或Q235B），對芯管抗腐蝕能力有較高要求時選用不銹鋼，如用戶另有特殊要求可定制；

　　3、接口連接型式本公司常規產品為焊接式，如需法蘭連接請?zhí)峁┓ㄌm標準；

　　4、高溫或低溫、高壓或負壓或管線復雜、產品另有特殊要求本公司均可專門設計供貨。

本問幫您解讀鑫利直流介質無推力補償器，我公司伸縮器、補償器、傳力接頭、伸縮接頭、膨脹節等產品嚴格按照標準設計生產，特殊規格型號可按用戶需要和要求訂做。質量優選，信譽至上，為用戶所想，為用戶所急，真誠熱心，以心換心是鑫利人的服務宗旨。官網：/，官方熱線：400-6596-356
