蒸汽管道常用的補償器種類有哪些

發布時間：2016-12-14 14:46:23
瀏覽次數：0次
所屬欄目：產品知識
編輯：千楓

導讀：

蒸汽管道的補償器主要為保障管道安全運行，具有哪些作用？　　1.補償吸收管道軸向、橫向、角向熱變形?！　?.吸收設備振動，減少設備振動對管道的影響?！　?.吸收地震、地陷對

蒸汽管道的補償器主要為保障管道安全運行，具有哪些作用？

　　1.補償吸收管道軸向、橫向、角向熱變形。

　　2.吸收設備振動，減少設備振動對管道的影響。

　　3.吸收地震、地陷對管道的變形量。

蒸汽管道<a href=http://www.zdtrends.cn target=_blank class=infotextkey>補償器</a>有哪些

蒸汽管道常用的補償器有以下幾種：

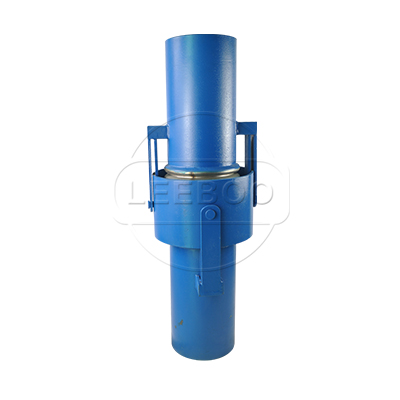

1、單面角向型波紋補償器：補償器是由波紋管，兩端接管及附屬鏈板等構件組成。角向位移是通過鉸鏈板的轉角，由鏈板在單平面內的擺角來實現徑向位移。為了擴大角位移可制做復式角向型。吸收管網中某管段的角位移，通常設置兩個或三個角向補償器。

2、萬向角向波紋補償器：是由波紋管，兩端接管及附屬方向環、鏈板等構件組成。角向位移是通過鉸鏈相互180角轉動，從而實現在同一個平面內吸收任意角度的擺動。為了擴大角位移，橫向位移可以制做復式萬向鉸鏈波紋補償器，補償器實現是由兩個萬向角向型（單式）補償器用長中間接管組合而成，它可以吸收任意方向的橫向撓曲位移，同時又可以承受較大的內壓推力。這一組合又叫：萬向鉸鏈橫向波紋補償器。

萬向鉸鏈組合型波紋補償器可以補償管線任意平面內的軸向位移、角位移和橫向位移。

補償器是由一組波紋管，兩端各有一個工作波紋管，中間一個平衡波紋管及附屬支承，導向拉桿等構件組成。管網中的內壓力作用，通過受力構件來承受內壓力推力，改變了波紋管的受力狀況，平衡介質內壓力在管道盲端截面或彎頭處，對管道的固定支架多產生的附加側向力，釋放了管道和固定支架的內應力，減少了固定支架的體積。通常在管網與設備之間不易設置固定支架處安裝壓力平衡波紋補償器

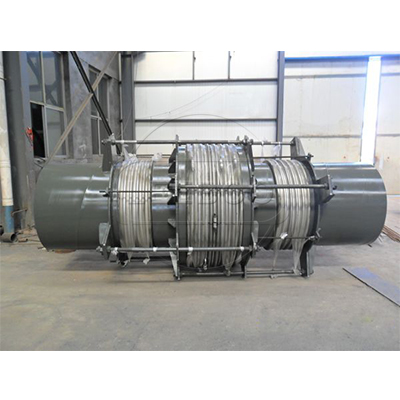

3、直管壓力平衡波紋補償器：補償軸向位移。補償器是由一組波紋管，兩端各有一個工作波紋管，中間一個平衡波紋管及附屬支承，導向拉桿等構件組成。管網中的內壓力作用，通過受力構件來承受內壓力推力，改變了波紋管的受力狀況，平衡介質內壓力在管道盲端截面或彎頭處，對管道的固定支架多產生的附加側向力，釋放了管道和固定支架的內應力，減少了固定支架的體積。通常在管網與設備之間不易設置固定支架處安裝壓力平衡波紋補償器。

4、橫向內壓大拉桿式波紋補償器：補償橫向位移。補償器是由波紋管，兩端各一個波紋管，接管及附屬大方盤、大拉桿等構件組成。由大拉桿兩端的一組球面墊圈的轉動吸收管系中任意平面內的橫向位移。管系中的介質內壓力可由大拉桿全部承受。

5、橫向內壓小拉桿波紋補償器：補償橫向位移。補償器是由兩組小拉桿波紋補償器，中間用一根長的接管及附屬構件組成。每組小拉桿補償器。通過中間的長接管同時實現橫向任意方向的轉動，達到補償橫向位移，該產品選價低、效果好。

6、曲管壓力平衡波紋補償器：補償軸向位移，任意橫向位移（少量）。補償器是由一組波紋管，前部（輸流端）有兩工作波紋管后部（盲端）有一平衡波紋管及附屬大拉桿、彎曲管、端接管等構件組成。工作波紋管吸收來自彎管段產生的橫向位移，平衡波紋管吸收來自直管段軸向位移。當彎管段產生橫向位移時，拉桿上球面螺母繞球面墊圈轉動，同時拉桿承受內壓推。因此該曲管壓力平衡波紋補償器常用于泵、罐、壓縮機、氣輪機等設備出口處。以減少對上設備的作用力7、軸向內壓式通用型波紋管補償器：補償軸向（少量的橫向、角向）位移。補償器由一個（一組）金屬波紋管及附屬構件組成。具有結構簡單、造價低等特點，被管網中廣泛采用。補償器的介質流向、受力和位移大小不同，可做成單式、復式、雙向、抗彎等形式。

本問幫您解讀蒸汽管道常用的補償器種類有哪些，我公司伸縮器、補償器、傳力接頭、伸縮接頭、膨脹節等產品嚴格按照標準設計生產，特殊規格型號可按用戶需要和要求訂做。質量?jī)?yōu)選，信譽至上，為用戶所想，為用戶所急，真誠熱心，以心換心是鑫利人的服務宗旨。官網：/，官方熱線：400-6596-356
